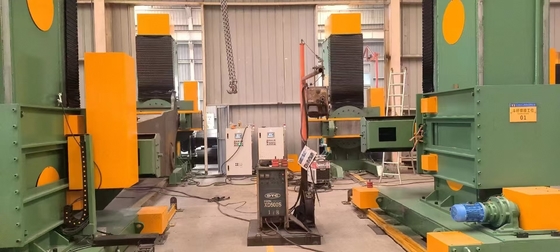

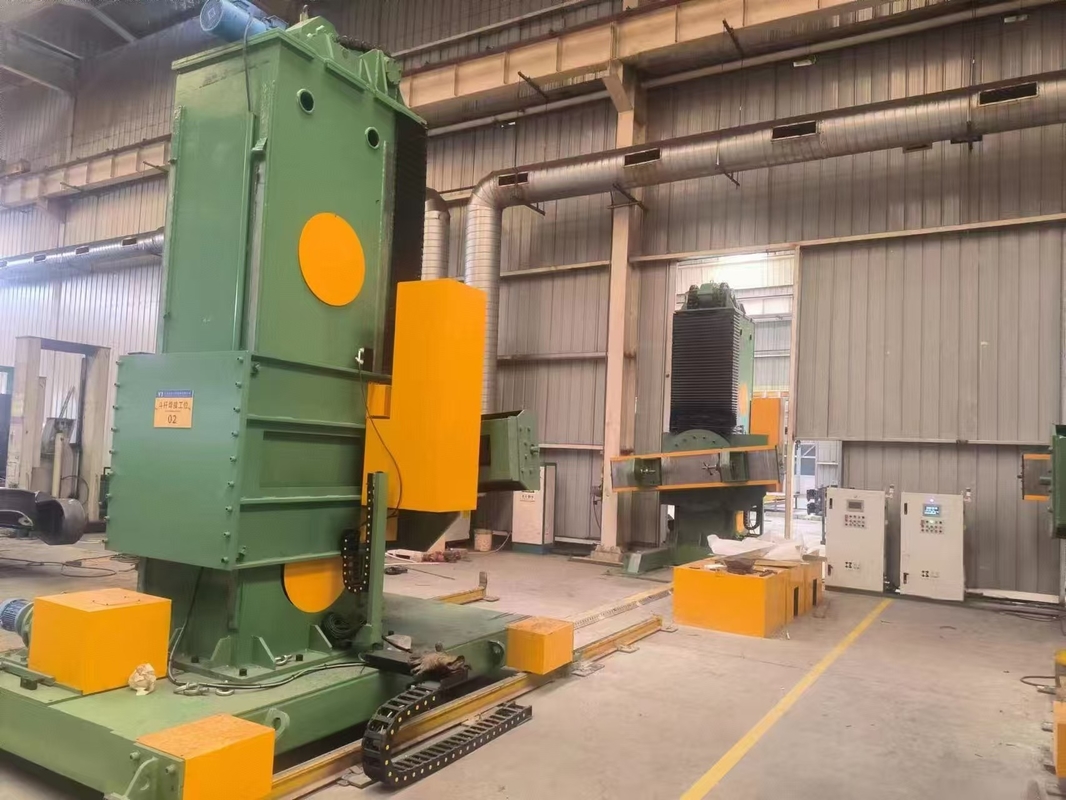

STWB100 頭と尻尾アシンクロンリフティングポジショナー

わかったSTWB100 ヘッドとテイルアシンクロンリフティングポジショナーは,その位置と角度を調整することによって,大きな作業部件の溶接と組み立てを容易にするように設計された特殊装置です.これにより,操作の便利性と溶接の質が向上します..わかった

主要な特徴:

• 構造構成: 定位装置は主にアクティブ・コラム,パシブ・コラム,移動車,傾斜メカニズム,リフティングメカニズム,導電装置,制御システムで構成される.わかった

• コラムデザイン: 柱は,プロファイリング鋼と高品質の炭素鋼板から溶接によって製造された空っぽの箱構造を有する.溶接シームは信頼性があり,国家標準に準拠しています.柱は,長方形梁とガイドレールの構成を採用45#鋼製のガイドレールで,非常な硬さと強さを確保するために,溶接後,ストレスの緩和で焼却し,精密加工が行われます.長期使用中に変形のない性能を維持する.わかった

• 消極的な列の移動車両: 消極的な柱は,ベース,移動車輪,駆動軸,駆動軸,トランスミッション部品,およびレールクランプを含む移動車両に搭載される.ベースは,プロファイルとプレートから溶接した長方形フレーム構造です,安定した重心と合理的な設計を保証する. 移動車輪,駆動軸,駆動軸などの部品は,高品質の炭素鋼から精密加工されています.わかった

• 傾斜メカニズム: このメカニズムは,駆動ユニットと固定装置を含む. 駆動ユニットは,ワームギア減速器と結合したACブレーキモーターを使用. ワームギア減速器の出力ピニオンは,スウィイングベアリングとメッシュ.,作業台の回転を容易にする.ACブレーキモーターとワームギアが組み合わさった自動ロック機能により,作業台は任意の位置で安全にロックできます.わかった

• スウィーリングベアリング: 単列のボールスウィイングベアリングが採用され,合理的な構造,良好な硬さ,軽量,延長使用寿命を提供します.熱に耐えるゴムシールで装備され,潤滑剤の漏れや外部塵の侵入を防止します.厳しい溶接環境に適していますわかった

• リフティングメカニズム: このメカニズムは,モーター減速機,プロジェクト,チェーン,ガイド装置,対重量から構成され,モーター減速機がプロジェクトとチェーンを動かすことで動作する.スライディングプレートがガイドレールに沿って垂直移動するACブレーキモーターとワームギアのダブルセルフロック機能は,スライディングプレートが任意の位置で安全にロックできるようにします.わかった

• ガイド装置: 柱とスライドプレートをつなげることで,ガイド装置は高い負荷容量を持っています.各自が三つのローラーで構成され,特異的な調節メカニズムを有する.この設計により,ガイド装置と柱の間の空き地が簡単に調整され,保護カバーが用意されています.わかった

配達範囲:

1. メインユニット: 活性柱,受動柱,移動車両,傾斜装置,および上げ装置を含む.わかった

2. 電気制御システム: 位置付け器の様々な機能を管理し,適切な動作を保証します.わかった

3. コントロールパネル: 操作者が装置を制御し調整できるようにしますわかった

4. リモートペンダント: リモート操作の機能が提供され 便利性と安全性が向上しますわかった

先進的な設計と高品質の製造により,STWB100 ヘッドとテイルアシンクロンリフティングポジショナーは,大型作業部位の溶接と組み立ての効率性と信頼性を保証します.
