商品の詳細:
|
| 入力電源: | 3PH AC 380V 50Hz | 昇降ストローク: | 7500mm |
|---|---|---|---|
| パイプ直径範囲: | 8000~15000 mm | プラットフォームのサイズ: | 15000 × 9800 mm |
| プラットフォームの定位負荷容量: | 4000のkg | プラットフォームの上げ速度: | 80~800 mm/min |
| プラットフォームリフティングモーター: | 2 × 3 kW | 速度調整: | インバーター |
| スライドプレートモーターパワー: | 2 × 0.12 kW | スライドプレートの移動速度: | 150~1500 mm/min |
| プラットフォームリフティング ドライブウェイ: | チェーンとプロケットの結合 | マックス LS 縫い長に適しています: | 4500のmm |
| モーター付き スライド: | 300 × 300 mm (2セット) | ||
| ハイライト: | 縦縫い溶接のリフティング・プラットフォーム,大直径のパイプのリフティング・プラットフォーム,重荷を持ち上げるプラットフォーム |
||

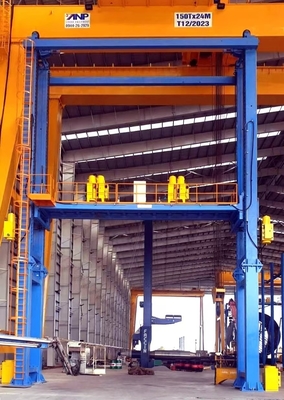

MH150ゲントリー型溶接台は,風塔などの超大型円筒型作業部件の高精度縦シーム (LS) 溶接のために設計された工業級のリフティングシステムです.圧力容器最大持ち上げ筋7500mm,プラットフォーム幅15m×9.8mで,堅牢な性能,高い負荷容量,信頼性の高い操作者安全システムを提供しています.
構造:
このシステムは2つの垂直柱 (上部と下部),リフティングプラットフォーム,リフティングメカニズム,二軸モーター化スライドモジュール,安全梯子,および完全な電気制御システムで構成されています.

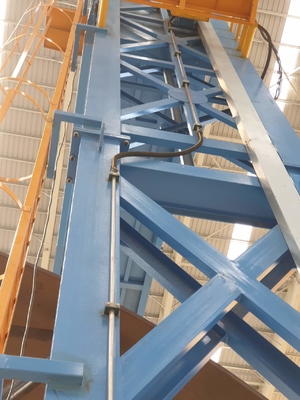

列:
溶接したプロファイルとプレートで構築された.上部には,正確な上下プラットフォーム移動のための垂直線路が含まれています. 設計は優れた硬さと構造バランスを保証します.

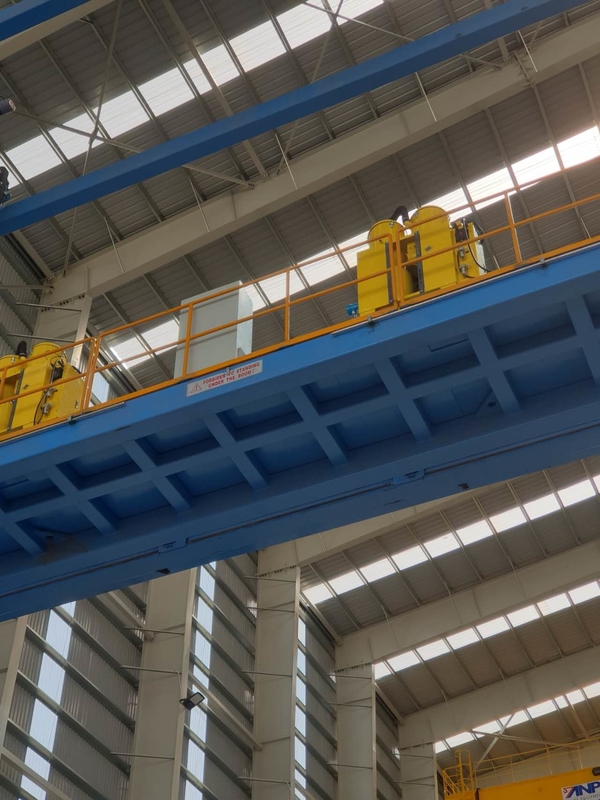

リフティング・プラットフォーム:
プロフィールとプレートで溶接されたフレームで作られ,スライド防止の床と三面のガードレイルがあります.
ガイドキャリッジには6組の偏向調整可能なガイドホイールがある.
チェーンが故障した場合に機械的にキャリッジをロックする 転倒停止システム
2つのモーター化されたスライドユニット (300×300 mm) 溶接火花の設置,ラックとピニオン線形ガイド.
リフティングメカニズム:
3 kW ACブレーキモーターを2つ搭載し,チェン&プロケット駆動システムで,平らで安定したリフティングのために対重量装備されています.
| 違う 違う | ポイント | ユニット | 価値 |
|---|---|---|---|
| 1 | 入力電源 | ほら | 3PH AC 380V 50Hz |
| 2 | 上昇 ストローク | mm | 7500 |
| 3 | パイプ直径範囲 | mm | 8000円15000円 |
| 4 | プラットフォームのサイズ | mm | 15000 × 9800 |
| 5 | プラットフォームの定位負荷容量 | 体重 | 4000 |
| 6 | リフティング速度 | mm/min | 80・800 |
| 7 | プラットフォームリフティングモーター | kW | 2 × 3 |
| 8 | 速度規制 | ほら | インバーター |
| 9 | スライドプレートモーターパワー | kW | 2 × 0 について12 |
| 10 | スライドプレートの移動速度 | mm/min | 150 円1500 |
| 11 | リフティングドライブ | ほら | チェーン&スプロケットコップリング |
| 12 | 最大LSシーム長さ | mm | 4500 |
| 13 | モーター付き スライドサイズ | mm | 300 × 300 (2セット) |
滑らかな垂直運動のための対重量を持つ二重起力モーター
厚重用溶接構造,直径最大15mの大きなパイプに適しています
正確な垂直導航のための調整可能な反漂流ガイドホイールセット
墜落停止の統合安全メカニズム
柔らかい溶接火の位置付けのための二軸スライディングメカニズム
湿度が高い沿岸環境で連続して (24/7) 勤務するように設計されている
