商品の詳細:
|
| 負荷容量: | 4000のkg | 仕事台の直径: | Ø1000 mm |
|---|---|---|---|
| 回転速度: | 0.05 ¥1.0回転/分 | 回転角: | 360° |
| 速度制御: | VFD (変速周波数駆動) | 回転モーター力: | 1.1 kW |
| 容器直径範囲 (ロールサポート): | 150×720 mm (ジグを含む最大1150 mm) | 3つのマウスチャックのクランプ範囲: | 100×500 mm |
| ハイライト: | 二重サポートローラーパイプ溶接位置装置,3つ目チャックパイプの溶接位置装置,VFD パイプ・ウェルディング・ポジショナー |
||

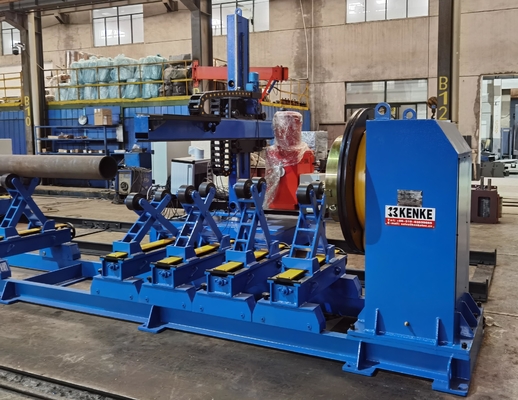

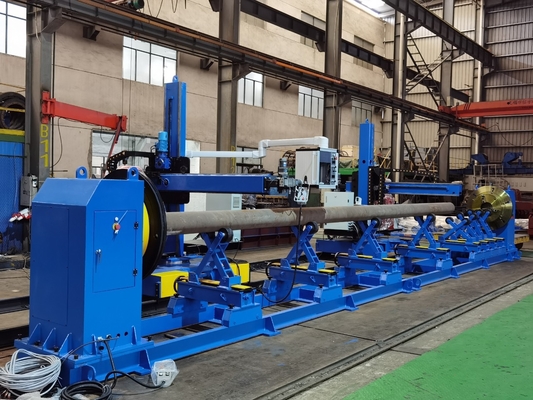

TWB40は,周長縫合 (周縁) 溶接作業のための円筒状の部品を正確に回転し,固定するように設計された高性能パイプ溶接位置付け器です.強力なヘッドストックを統合しています柔軟で安全な管の取り扱いに 3つの口先の自動中心チャック.この位置付け器は,圧力容器の高アンペア TIG/MIG/MAG溶接アプリケーションに特に適しています管路や長管の部品です
スウィーイングドライブ付きヘッドストック:
主回転駆動はACモーター+ワーム減速機で構成される.硬化されたC45ギア出力はベースフレームに搭載されたスウィイングベアリングを起動させる.高い送電効率と安定した回転を保証する.
双重サポートロールシステム:
手動で上げられる梁の上に鋼輪を搭載した2つの調節可能なサポートロールが付属しています.ローラー間隔と高度は,容器直径最大720mm (またはノズルアダプタで1150mm) に適合するように調整できます.手動のリードスクリュー + ボギーシステムは,スムーズな線形ロール位置付けを可能にします.
重用用ベースフレーム:
ベースは,プロファイリングされた鋼材と厚いプレートから溶接されています.機械化されたインターフェースは,ヘッドストックとロールサポートの適切なアライナインメントを保証します.
3つの口腔 自己中心チャック:
標準チャックは,直径100~500mmの範囲内のパイプ端を迅速にクランプすることができます.Tボルトを介して回転テーブルに固定されます.
制御システム:
ステップレスな速度調整のためのVFD (変頻駆動) と安全距離操作のための6メートルの有線リモコンボックスを装備しています.
| 違う 違う | ポイント | 仕様 |
|---|---|---|
| 1 | モデル | TWB40 |
| 2 | 容量 | 4000kg |
| 3 | 入力電源 | 3PH AC 380V 50Hz |
| 4 | 作業台直径 | Ø1000 mm |
| 5 | 回転速度 | 0.05 ¥1.0回転/分 |
| 6 | 回転角 | 360° |
| 7 | スピード制御 | VFD (変速周波数駆動) |
| 8 | ローテーション・モーターパワー | 1.1 kW |
| 9 | 容器直径範囲 (ロールサポート) | 150×720 mm (ジグを含む最大1150 mm) |
| 10 | 3つのマウスチャックのクランプ範囲 | 100×500 mm |
| 11 | 溶接電流容量 | 500A |
| 12 | リモコンケーブルの長さ | 6m |
重いパイプの高トルク回転
多尺寸の作業用パーツのための汎用ロールサポートシステム
迅速なパイプセットアップのための自動中心チャック
完全変速回転制御
TIG/MIG/MAGプロセスと互換性がある
モジュール型・維持可能な設計
