商品の詳細:
|
| 定位負荷容量: | 10/20/30 トン | 仕事台の直径: | φ2000/φ3000/φ3000 |
|---|---|---|---|
| 中央の高さ (傾斜軸): | 1650/1800/2100 mm | 作業台の水平高さ: | 1920/2125/2460 mm |
| 回転速度: | 0.05・0.5/0.03・0.3/0.03・0.3回転 | 回転速度制御: | AC サーボ ステップレス |
| 回転モーター力: | 2/3/4.5 kW | 傾斜速度: | 0.25 ターン/分 |
| 傾きエンジンのパワー: | 3/7.5/11 kW | 傾く角度: | 0°135/-45°90/-45°90 ° |
| マックス (名乗荷重で): | 200mm | 最大重力オフセット (名乗負荷で): | 400 mm |
| ハイライト: | HBJシリーズ 溶接位置装置,汎用的な溶接位置装置,汎用パイプ溶接位置装置 |
||

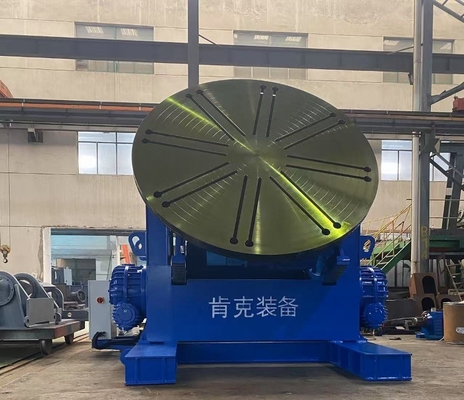

KENKE の HBJ シリーズ 溶接 ポジショナー は,ボイラー 製造,圧力容器,石油化学,電動機械これらの位置付け器は,溶接補助時間を短縮し,労働の強度を下げ,生産性と溶接品質を大幅に向上させるのに役立ちます.
調整可能な傾きと回転:作業台は,最適の溶接角度を達成するために回転し傾きます.回転速度はステップレスで,交流伺服システムによって制御され,スムーズな動作と精度を可能にします.
頑丈な構造フレームは高強度で溶接されたプレートとプロファイルで作られ,耐久性のある耐久性を保証するために,焼却によってストレスを軽減します.
高性能駆動システム:回転はACサーボブレーキモーターとギア減速機によって動かし,スムーズで強力な動作のためにスウィイングベアリングを起動します.スリングベアリングは,優れた硬さと長い寿命を持つ単列ボール構造を特徴としています.
ユーザーフレンドリーワークテーブル:8つの半径Tスロット,4つの機械ツールのチャック,およびコンセントリックポジショニングローブで装備され,固定装置の安装と様々な作業部品の調整を容易にする.
正確な傾斜メカニズム:傾きシステムは,同期運動のために長い軸を通って二輪ギアセクターを動かす単一のモーターを使用します.自動調整ロールベアリングとACブレーキモーターのおかげで正確な位置付けを装備.
デジタル制御パネル:無線リモート操作,デジタル速度表示,サーボ制御を含む.主要コンポーネントはシメンス,デルタ,ZH/Zhejiang Hengchiなどのブランドから調達されています.
| ポイント | ユニット | HBJ100 | HBJ200 | HBJ300 |
|---|---|---|---|---|
| 定位負荷容量 | t | 10 | 20 | 30 |
| 作業台直径 | mm | φ2000 | φ3000 | φ3000 |
| 中央の高さ (傾斜軸) | mm | 1650 | 1800 | 2100 |
| 作業台の水平高さ | mm | 1920 | 2125 | 2460 |
| 回転速度 | rpm | 0.05605 | 00.03−0.3 | 00.03−0.3 |
| 回転速度制御 | ほら | AC サーボ ステップレス | ||
| ローテーション・モーターパワー | kW | 2 | 3 | 4.5 |
| 傾斜速度 | rpm | 0.25 | 0.25 | 0.25 |
| 傾きエンジンパワー | kW | 3 | 7.5 | 11 |
| 傾き角 | ° | 0・135 | -45 円90 | -45 円90 |
| マックス (名乗荷重で) | mm | 200 | 200 | 200 |
| 最大重力オフセット (名乗負荷で) | mm | 400 | 400 | 400 |
| 構成要素 | ブランド/原産地 |
|---|---|
| 傾きモーター | ZH / ヘンチ |
| 傾きを減らす装置 | チェジアン・ヘンチ |
| ローテーションモーター | ZH / ヘンチ |
| 回転減速器 | チェジアン・ヘンチ |
| ローヤリング | ワゾウベアリング (ZWZ) |
| スウィーリングベアリング | チュンヒウイ,山東 |
| サーボ制御システム | デルタ |
| 低電圧部品 | シメンス |
