商品の詳細:
|
| 定位負荷容量: | 0.3トン | 仕事台の直径: | φ600 mm |
|---|---|---|---|
| 傾きの中心の高さ: | 580mm | 回転速度: | 0.1 ~ 1 回転/分 |
| 回転速度制御: | ACインバーターによるステップレス周波数制御 | 回転モーター力: | 0.18キロワット |
| 傾く角度: | 0°~90° | 傾きエンジンのパワー: | 0.18キロワット |
| 傾斜速度: | 1回転/分 | マックス・エクセントリシティ: | 150mm |
| 最大重力中心距離: | 200mm | リモコン ペンダント: | そうだ |
| フィート スイッチ: | そうだ | ||
| ハイライト: | 0.3トンの溶接位置装置,モーター付きの溶接位置装置,600mm 作業台直径の溶接位置装置 |
||

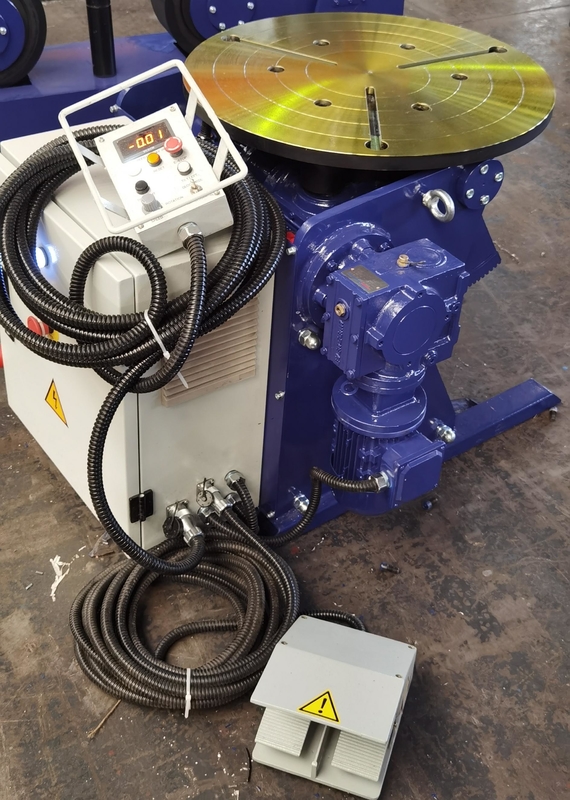

HBJ03 溶接位置装置は,溶接と組立中に小型および中規模の作業部件を正確に方向化するために設計された,コンパクトで信頼性の高い傾斜/回転装置です.最適な位置位置角度を達成するために,モーター回転と傾斜を組み合わせます溶接質と運用効率を向上させる.
作業台は,ワームギア減速器を通してACモーターによって回転します.減速器の出力ピニオンは,作業台に固く結合されたスウィイングベアリングで接続されます.円滑で正確な回転を保証する.
傾きは,モーター化された双段階のワーム減速機によって動かし,セクターギアにトルクを転送する.長軸にピニオンが搭載され,同期傾き運動が確保される.設計は,柔軟な駆動コップリングを含む トークパルス吸収超負荷時のエンジンとギアボックスへの衝撃損傷を最小限に抑える.
回転速度は,ステップレスACインバーターシステムによって制御される.脚スイッチは,回転方向の便利なハンドフリー制御を可能にします.システムはリモートペンダントと電気制御ボックスを介して制御されていますシーメンス部品とヤスカワインバータを装備し,高精度,低騒音,優れた反干渉性能を保証します.
| 違う 違う | ポイント | 仕様 |
|---|---|---|
| 1 | モデル | HBJ03 (モーター式傾き) |
| 2 | 量 | 1セット |
| 3 | 定位負荷容量 | 0.3トン |
| 4 | 作業台直径 | φ600 mm |
| 5 | 傾きの中心の高さ | 580mm |
| 6 | 回転速度 | 0.1 ~ 1 回転/分 |
| 7 | 回転速度制御 | ACインバーターによるステップレス周波数制御 |
| 8 | ローテーション・モーターパワー | 0.18 kW |
| 9 | 傾き角 | 0°~90° |
| 10 | 傾きエンジンパワー | 0.18 kW |
| 11 | 傾斜速度 | 1回転/分 |
| 12 | マックス・エクセントリシティ | 150mm |
| 13 | 最大重力中心距離 | 200mm |
| 14 | リモコン ペンダント | そうだ |
| 15 | フットスイッチ | そうだ |
作業場や生産ラインで使用するためのコンパクトで携帯可能
高硬度機械部品による精密な回転と傾き
静かでスムーズな回転制御のためのYaskawaインバーター
信頼性と長寿のためのシメンス電気部品
リモートペンダントと脚ペダル制御の両方で装備
小規模な溶接アプリケーションのための優れた負荷バランスと安定性
